Przekaźnik to elektromechaniczny przełącznik sterowany napięciem – mały prąd sterujący zamyka lub otwiera obwód, przez który może płynąć znacznie większy prąd. Podłączenie przekaźnika sprowadza się do zasilenia cewki i podłączenia urządzenia do odpowiednich zacisków styków.
Przekaźnik to jeden z tych elementów elektronicznych, które sprawiają kłopot dopiero wtedy, gdy ktoś próbuje go podłączyć bez znajomości jego budowy. Wygląda niepozornie, ale pozwala sterować np. silnikiem, pompą czy oświetleniem za pomocą sygnału z mikrokontrolera lub prostego przycisku. Ten artykuł pokazuje, jak przekaźnik działa od środka i jak go podłączyć bez pomyłek.
Co robi przekaźnik i dlaczego jest potrzebny?
Przekaźnik rozdziela dwa obwody elektryczne: sterujący i wykonawczy. Dzięki temu układ niskonapięciowy – na przykład Arduino zasilane 5 V – może bezpiecznie włączyć urządzenie sieciowe 230 V, nie narażając elektroniki na bezpośredni kontakt z wysokim napięciem.
To rozwiązanie jest szczególnie przydatne wszędzie tam, gdzie sygnał sterujący jest zbyt słaby, by bezpośrednio zasilić odbiornik, albo gdy napięcia obu obwodów są zupełnie różne. Przekaźniki znajdziesz w automatyce domowej, instalacjach przemysłowych, sterownikach ogrzewania, ale też w prostych projektach DIY.
Budowa przekaźnika – co jest w środku?

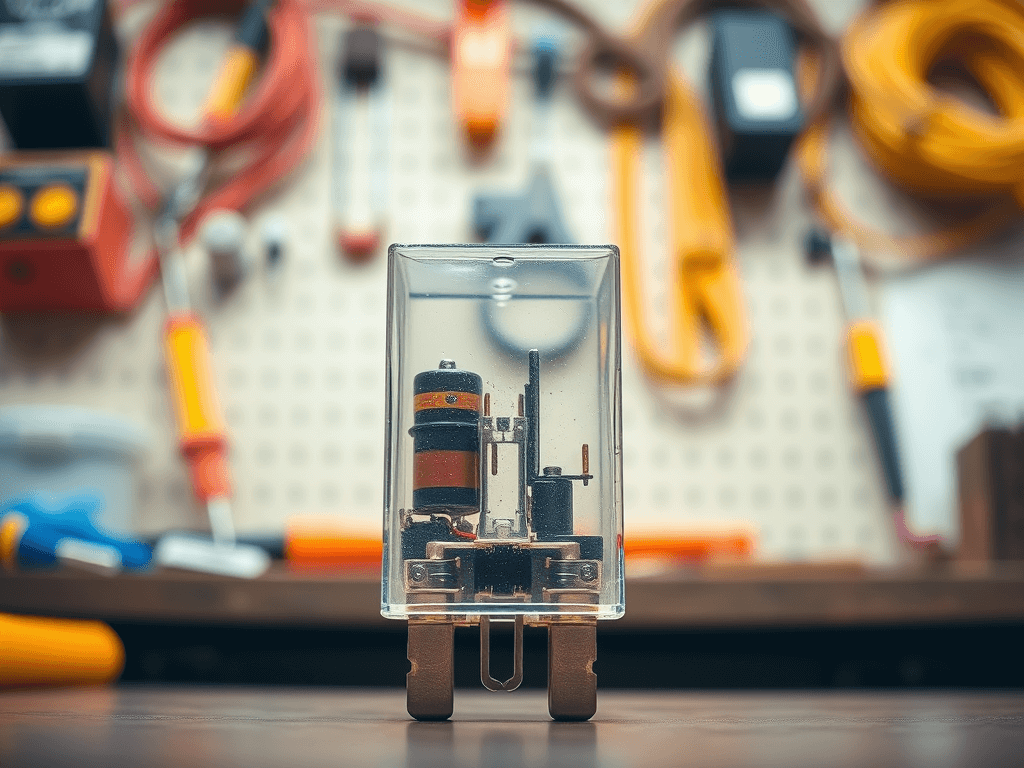

Typowy przekaźnik elektromechaniczny składa się z kilku elementów. Cewka elektromagnesu to serce układu – gdy przepływa przez nią prąd, wytwarza pole magnetyczne, które przyciąga metalową kotwicę. Kotwica przesuwa styki, zmieniając stan obwodu wykonawczego.
Styki przekaźnika mają trzy podstawowe wyprowadzenia. Warto je zapamiętać, bo to od nich zależy, jak podłączysz urządzenie:
- COM (common) – zacisk wspólny, zawsze podłączony do obwodu
- NO (normally open) – styk normalnie otwarty, zamyka się po zadziałaniu przekaźnika
- NC (normally closed) – styk normalnie zamknięty, otwiera się po zadziałaniu przekaźnika
W większości zastosowań używa się zacisku COM i NO – urządzenie jest wyłączone w spoczynku i włącza się po pobudzeniu cewki. Zacisk NC przydaje się w układach bezpieczeństwa, gdzie przerwa w zasilaniu powinna utrzymywać obwód zamknięty.
Jeśli nie wiesz, który zacisk to COM, NO i NC – sprawdź schemat na obudowie przekaźnika lub w dokumentacji. Pomylenie NC z NO nie uszkodzi przekaźnika, ale obwód będzie działał odwrotnie, niż oczekujesz.
Jak podłączyć przekaźnik krok po kroku?
Zanim zaczniesz, ustal, jakie napięcie obsługuje cewka twojego przekaźnika. Najczęściej spotykane wartości to 5 V, 12 V i 24 V. Napięcie cewki musi odpowiadać napięciu obwodu sterującego – nie napięciu urządzenia, którym chcesz sterować.
Podłączenie przebiega w dwóch niezależnych krokach. Najpierw obwód sterujący, potem wykonawczy:
- Cewka – podłącz jeden koniec do napięcia zasilającego (np. 5 V z Arduino), drugi do masy przez tranzystor lub bezpośrednio, jeśli prąd cewki mieści się w możliwościach pinu
- Dioda zabezpieczająca – zamontuj diodę 1N4007 równolegle do cewki, katodą w stronę plusa – chroni układ sterujący przed napięciem wstecznym przy wyłączeniu
- Obwód wykonawczy – przewód fazowy (lub plus w obwodzie DC) podłącz do zacisku COM, urządzenie do zacisku NO
W gotowych modułach przekaźnikowych do Arduino cała elektronika sterująca jest już wbudowana – masz tylko trzy piny: VCC, GND i IN. Wystarczy podać sygnał na pin IN, żeby przekaźnik zadziałał. Moduły te pracują często w logice odwróconej: stan niski (0 V) zamyka styk, stan wysoki (5 V) otwiera. Sprawdź to przed montażem.
Przekaźnik elektromechaniczny a przekaźnik SSR – czym się różnią?
| Cecha | Przekaźnik elektromechaniczny | Przekaźnik SSR (solid state) |
|---|---|---|
| Działanie | Mechaniczne styki | Elementy półprzewodnikowe |
| Trwałość | Ograniczona (liczba przełączeń) | Bardzo wysoka |
| Hałas | Słyszalne kliknięcie | Całkowita cisza |
| Odporność na drgania | Niska | Wysoka |
| Cena | Niska | Wyższa |
Do prostych projektów domowych i prototypów wystarczy zwykły przekaźnik elektromechaniczny. Przekaźnik SSR warto rozważyć przy częstym przełączaniu, pracy w środowisku narażonym na wibracje lub gdy zależy ci na cichej pracy urządzenia.
Najczęstsze błędy przy podłączaniu przekaźnika
Większość problemów z przekaźnikami nie wynika z wadliwego elementu, lecz z prostych pomyłek montażowych. Oto te, które pojawiają się najczęściej:
- Brak diody zabezpieczającej przy cewce – bez niej napięcie wsteczne może uszkodzić pin mikrokontrolera lub tranzystor sterujący
- Pomylenie NO z NC – przekaźnik działa odwrotnie: urządzenie jest włączone w spoczynku i wyłącza się po sygnale
- Zasilanie cewki z pinu Arduino bez tranzystora – większość pinów Arduino może oddać maksymalnie 40 mA, a cewka przekaźnika 5 V pobiera zazwyczaj 70–90 mA; bez wzmocnienia tranzystorowego pin może ulec uszkodzeniu
- Mieszanie mas obwodów – masa obwodu sterującego i wykonawczego powinna być rozdzielona, szczególnie gdy obwód wykonawczy pracuje na 230 V
Przy pracy z napięciem 230 V zawsze odłącz zasilanie przed dotknięciem zacisków obwodu wykonawczego. Przekaźnik nie izoluje cię od napięcia sieciowego, gdy styki są zamknięte.
Jak sprawdzić, czy przekaźnik działa?
Najprostszy test to podanie napięcia bezpośrednio na cewkę. Jeśli przekaźnik jest sprawny, usłyszysz wyraźne kliknięcie i możesz zmierzyć multimetrem ciągłość między COM a NO – powinna pojawić się po zadziałaniu cewki i zniknąć po jej odłączeniu.
Jeśli przekaźnik nie klika, sprawdź kolejno: czy napięcie na cewce zgadza się z jej znamionowym, czy masa jest podłączona, czy tranzystor sterujący nie jest uszkodzony. Brak kliknięcia przy prawidłowym napięciu na cewce oznacza najczęściej uszkodzony element – przekaźniki są tanie i łatwiej je wymienić, niż naprawiać.
Jeśli przekaźnik klika, ale urządzenie nie reaguje, problem leży w obwodzie wykonawczym – sprawdź, czy kabel jest podłączony do COM i NO, a nie do COM i NC.
