Schemat elektryczny hulajnogi 36V przedstawia połączenie akumulatora litowego, sterownika (kontrolera BMS i ESC), silnika bezszczotkowego BLDC oraz elementów sterujących – manetki gazu i hamulca. Całość tworzy zamknięty obwód, w którym napięcie 36V zasila silnik przez kontroler, który reguluje prędkość i chroni baterię przed przeciążeniem.

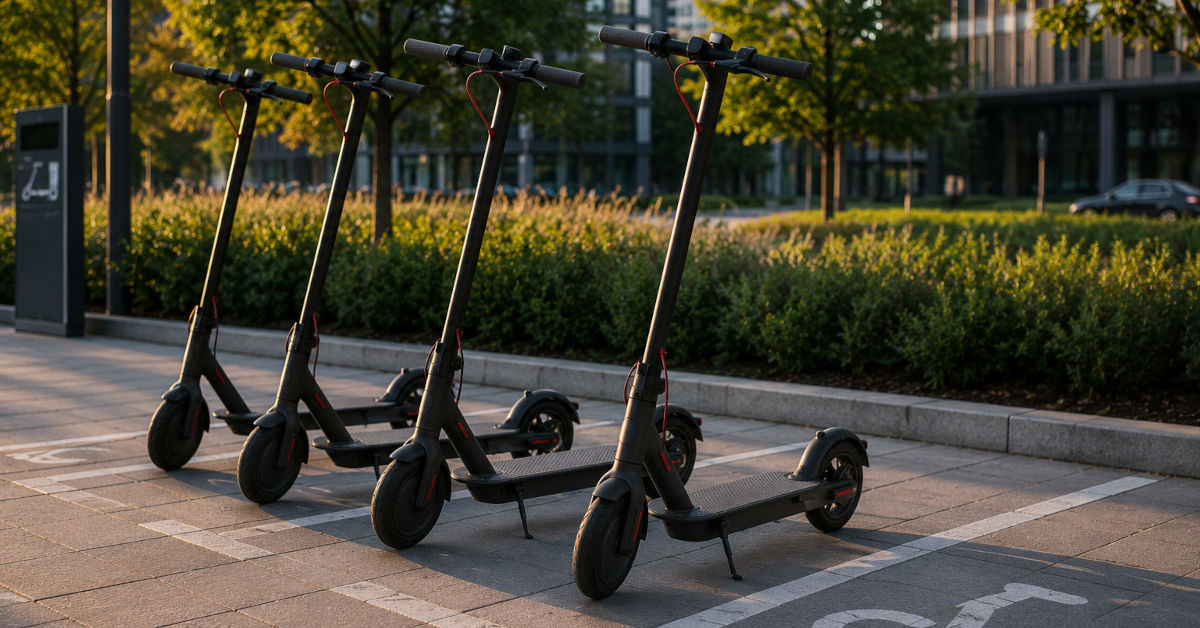

Hulajnogi elektryczne 36V to jeden z najpopularniejszych standardów napięciowych w segmencie pojazdów osobistych. Schemat elektryczny takiego pojazdu nie jest szczególnie skomplikowany, ale wymaga znajomości kilku podstawowych bloków funkcjonalnych. Jeśli chcesz naprawić hulajnogę, wymienić sterownik lub zrozumieć, dlaczego pojazd nie jedzie mimo naładowanej baterii – ten artykuł pozwoli ci to rozgryźć krok po kroku.
Z czego składa się układ elektryczny hulajnogi 36V?
Każda hulajnoga elektryczna 36V opiera się na kilku głównych blokach. Każdy z nich pełni konkretną funkcję i jest połączony z pozostałymi za pomocą wiązki przewodów o ściśle określonych kolorach i przekrojach.
Główne elementy układu to akumulator litowo-jonowy lub litowo-żelazowo-fosforanowy (LiFePO4), kontroler jazdy (ESC), silnik bezszczotkowy BLDC, manetka gazu, dźwignia hamulca z wyłącznikiem, układ BMS wbudowany w baterię oraz oświetlenie z dzwonkiem.
- Akumulator 36V – dostarcza napięcie do całego układu, zazwyczaj zbudowany z ogniw 18650 w konfiguracji 10S (10 ogniw szeregowo po 3,6V każde);
- BMS (Battery Management System) – chroni ogniwa przed przeładowaniem, nadmiernym rozładowaniem i zwarciem, wbudowany bezpośrednio w obudowę baterii;
- ESC (Electronic Speed Controller) – kontroler jazdy, który zamienia sygnał z manetki gazu na odpowiedni sygnał PWM sterujący silnikiem;
- Silnik BLDC – bezszczotkowy silnik prądu stałego zamontowany w piaście koła tylnego lub przedniego, zasilany trzema fazami z kontrolera;
- Manetka gazu – wysyła sygnał napięciowy od 0,8V do 4,2V do kontrolera, proporcjonalnie do wychylenia;
- Wyłącznik hamulca – przy naciśnięciu dźwigni przerywa sygnał gazu lub aktywuje hamowanie regeneracyjne;
- Ładowarka – zasila baterię napięciem zazwyczaj 42V (pełne naładowanie ogniw 10S) przez złącze DC lub XLR.
Jak wygląda schemat połączeń – blok po bloku?
Schemat elektryczny hulajnogi 36V można podzielić na dwa tory: tor mocy i tor sygnałowy. Tor mocy przenosi duże prądy między baterią, kontrolerem i silnikiem. Tor sygnałowy to cienkie przewody sterujące, które przekazują informacje o gazie, hamowaniu i prędkości.
Tor mocy wygląda następująco: biegun dodatni baterii (czerwony, przekrój 10–16 mm²) trafia do wejścia B+ kontrolera. Biegun ujemny (czarny) trafia do B- kontrolera. Z kontrolera wychodzą trzy przewody fazowe do silnika – zazwyczaj żółty, zielony i niebieski. Kolejność faz ma znaczenie dla kierunku obrotu silnika.
Jeśli silnik obraca się w złym kierunku po wymianie kontrolera, wystarczy zamienić miejscami dwa z trzech przewodów fazowych – nie trzeba zmieniać ustawień elektronicznych.
Tor sygnałowy obejmuje pięć lub sześć cienkich przewodów z czujników Halla w silniku (zazwyczaj wiązka 5-żyłowa: zasilanie 5V, masa, oraz trzy sygnały faz A, B, C). Do kontrolera podłączona jest też manetka gazu (trzy przewody: 5V, masa, sygnał) oraz wyłącznik hamulca (dwa przewody zwierające obwód przy naciśnięciu).
Czujniki Halla – co robią i dlaczego są ważne?
Silnik BLDC nie może pracować bez informacji o położeniu wirnika. Tę funkcję pełnią trzy czujniki Halla rozmieszczone co 120 stopni wewnątrz silnika. Wysyłają sygnały cyfrowe do kontrolera, który na ich podstawie przełącza kolejność zasilania uzwojeń.
Uszkodzenie jednego czujnika Halla objawia się szarpaniem silnika, brakiem płynnego startu lub całkowitym brakiem napędu mimo sprawnej baterii i kontrolera. Napięcie zasilania czujników wynosi 5V i pochodzi z kontrolera. Sprawdzenie ich działania jest możliwe multimetrem – przy obróceniu koła każdy czujnik powinien zmieniać stan między 0V a 5V.
Wiązka Halla to najczęstsze źródło problemów z napędem hulajnogi po upadku lub zalaniu – warto sprawdzić ją jako pierwszą, zanim wymienisz kontroler.
Typowe napięcia i parametry w układzie 36V
Znajomość prawidłowych napięć w poszczególnych punktach układu pozwala szybko zlokalizować usterkę bez specjalistycznego sprzętu. Poniższa tabela przedstawia wartości, które powinien pokazywać multimetr przy sprawnym układzie.
| Punkt pomiaru | Napięcie nominalne | Uwagi |
|---|---|---|
| Wyjście baterii (pełna) | 41,5–42V | Napięcie spada do ok. 36V przy rozładowaniu do 80% |
| Wyjście baterii (rozładowana) | 30–32V | Poniżej 30V BMS odcina zasilanie |
| Zasilanie manetki gazu | 4,8–5,2V | Mierzone między czerwonym a czarnym przewodem manetki |
| Sygnał manetki (bieg jałowy) | 0,8–1,0V | Przy pełnym wychyleniu ok. 3,8–4,2V |
| Zasilanie czujników Halla | 4,8–5,2V | Pochodzi z kontrolera, mierzone w wiązce Halla |
| Napięcie ładowarki (wyjście) | 42–42,5V | Mierzone bez podłączenia do hulajnogi |
Najczęstsze błędy przy samodzielnej naprawie układu elektrycznego
Wiele usterek hulajnóg elektrycznych wynika nie z wady fabrycznej, ale z błędów popełnionych podczas próby naprawy. Mylenie przewodów fazowych z wiązką Halla, podłączenie manetki bez sprawdzenia napięcia zasilania czy wymiana kontrolera bez weryfikacji zgodności napięcia to sytuacje, które zdarzają się bardzo często.
Oto błędy, których nie warto popełniać przy naprawie układu elektrycznego hulajnogi 36V:
- Podłączenie kontrolera 48V do baterii 36V – kontroler może nie uruchomić silnika lub działać nieprawidłowo z powodu zbyt niskiego napięcia wejściowego;
- Zamiana przewodów Halla z fazowymi – wiązka Halla i przewody fazowe mają podobne kolory w niektórych modelach, co prowadzi do zwarcia 5V z napięciem fazy;
- Pominięcie wyłącznika hamulca przy montażu – hulajnoga może nie reagować na gaz, bo kontroler interpretuje brak sygnału hamulca jako aktywne hamowanie;
- Użycie przewodów o zbyt małym przekroju w torze mocy – przewody cieńsze niż 10 mm² na odcinku bateria–kontroler nagrzewają się i mogą ulec stopieniu izolacji przy dużym obciążeniu.
Jak sprawdzić kontroler bez oscyloskopu?
Kontroler jazdy (ESC) jest najdroższym elementem układu po baterii. Przed jego wymianą warto upewnić się, że faktycznie jest uszkodzony. Podstawowa diagnostyka jest możliwa przy użyciu samego multimetru.
Najpierw sprawdź napięcie na wyjściu 5V kontrolera – to linia zasilająca manetki i czujniki Halla. Brak tego napięcia przy sprawnej baterii wskazuje na uszkodzony wewnętrzny przetwornik kontrolera. Następnie podłącz manetki i zmierz napięcie sygnałowe przy wychyleniu – jeśli kontroler nie reaguje na zmianę sygnału od 1V do 4V, układ sterowania jest prawdopodobnie uszkodzony.
Warto też sprawdzić, czy kontroler nie jest w trybie ochrony. Niektóre modele przechodzą w tryb awaryjny po wykryciu zbyt niskiego napięcia baterii, błędu czujnika Halla lub zwarcia fazy. Odłączenie baterii na kilka minut i ponowne podłączenie resetuje część kontrolerów do stanu normalnego.
Kontroler hulajnogi 36V zazwyczaj ma oznaczenie na obudowie w formacie np. „36V 250W” lub „36V 350W” – ten drugi parametr (moc) musi być zgodny z mocą silnika, inaczej układ będzie pracował poza zakresem.
Od czego zacząć diagnostykę, gdy hulajnoga nie jedzie?
Brak napędu przy sprawnie wyglądającej hulajnodze można rozwiązać w kilku krokach, bez oddawania pojazdu do serwisu. Logiczne przejście przez układ od źródła zasilania do silnika pozwala szybko wskazać uszkodzony element.
Zacznij od pomiaru napięcia na wyjściu baterii – jeśli wynosi mniej niż 30V, BMS odciął zasilanie z powodu nadmiernego rozładowania. W takim przypadku konieczne jest naładowanie pakietu lub wymiana ogniw. Jeśli bateria jest sprawna, sprawdź napięcie 5V na wyjściu kontrolera, potem sygnał manetki, a na końcu ciągłość wiązki Halla. Dopiero gdy wszystkie te elementy są sprawne, a silnik nadal nie działa, można podejrzewać uszkodzenie uzwojeń silnika lub samego kontrolera.
Diagnostyka w tej kolejności pozwala zaoszczędzić czas i pieniądze – w większości przypadków problem leży w manetce, wiązce Halla lub rozładowanej baterii, a nie w kosztownym kontrolerze czy silniku.
